Коли деталь після гнуття «не тримає» кут, тріскається на згині або йде з відбитками, причину зазвичай шукають у пресі чи операторі. На практиці більшість таких дефектів упирається в оснащення: невірно підібраний або зношений пуансон чи матриця. Розберемо типові проблеми гнуття листового металу й покажемо, як їх знімає правильний підбір інструмента — на прикладі оснащення EURAM Italiana, яке ми постачаємо.
Пружинення: чому кут «відпускає» після гнуття
Пружинення (springback) — це повернення металу до попередньої форми після зняття зусилля. Чим вища межа міцності матеріалу (нержавійка, високоміцні сталі), тим сильніший ефект. Боротися з ним зміною тиску марно — питання вирішується геометрією інструмента.
На практиці працюють три прийоми. Перший — перегин: пуансони й матриці з кутом 85° чи 73° дають закласти компенсацію наперед, щоб після віддачі отримати рівно 90°. Другий — менший радіус гнуття: гострий профіль зменшує пружну зону. Третій — точно узгоджена пара «пуансон + матриця» під конкретний матеріал і товщину. У каталозі EURAM є профілі під різні кути (88°, 85°, 75°, радіусні), тож компенсацію можна підібрати під свій метал, а не «ловити» її тиском.
Тріщини на згині: проблема радіуса, а не сили
Тріщини на зовнішньому боці згину — це майже завжди замалий внутрішній радіус для цього матеріалу або гнуття вздовж напрямку прокату. Збільшення зусилля тут лише погіршує ситуацію.
Рішення — витримати мінімальний внутрішній радіус. У повітряному гнутті він задається розкривом матриці: орієнтовно внутрішній радіус дорівнює близько 0,16 розкриву V. Тобто правильно підібрана матриця (а за потреби — радіусний пуансон) напряму визначає, чи трісне деталь. Для нержавійки й алюмінієвих сплавів радіус закладають більший, ніж для звичайної сталі, і по можливості розвертають заготовку поперек прокату.
Розкид кута від деталі до деталі
Якщо однакова програма дає різний кут на однотипних деталях, причина частіше в інструменті: зношені робочі кромки або різна висота оснащення в наборі. Сам прес тут ні до чого.

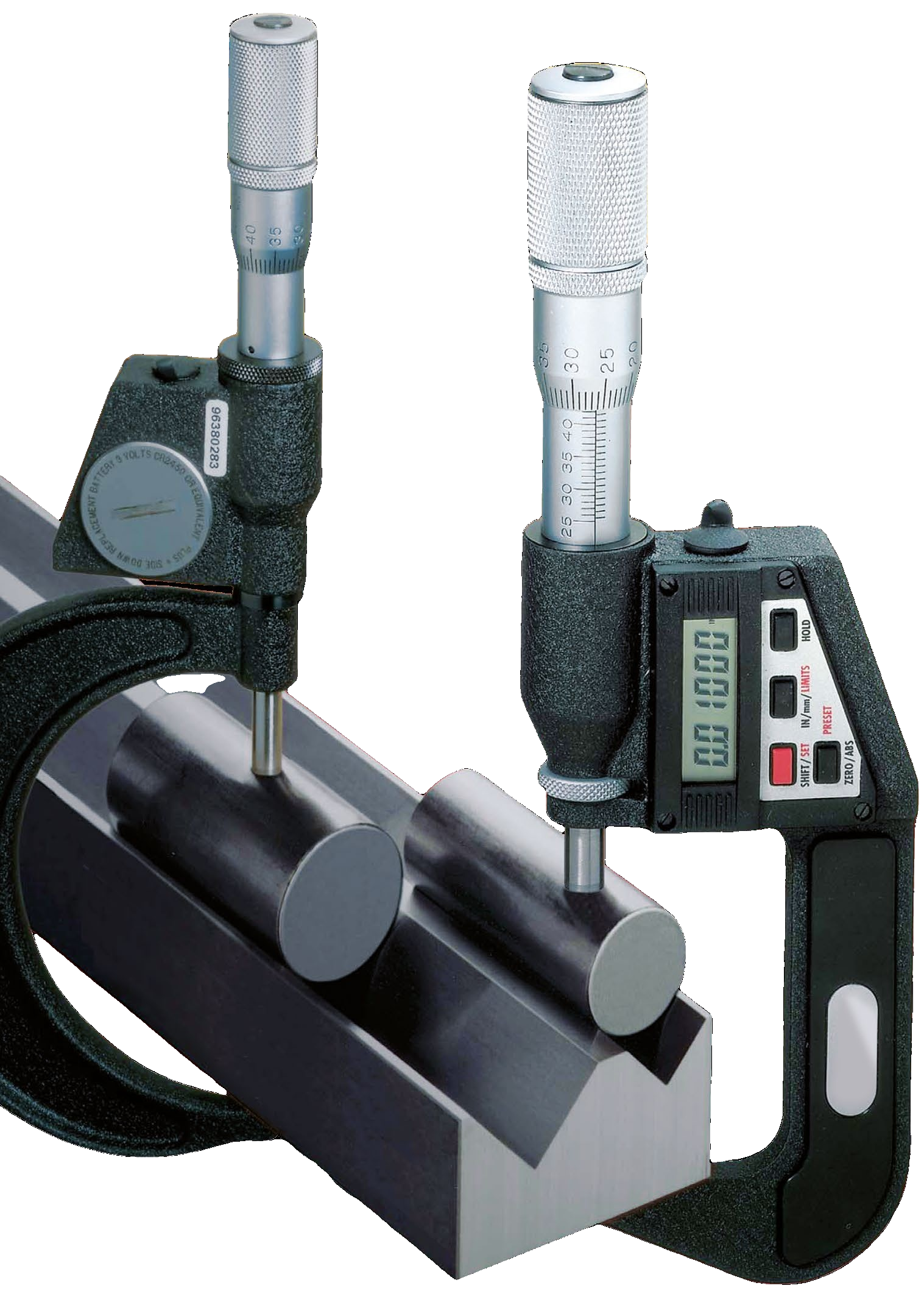

Тут грає роль якість виготовлення. Оснащення EURAM індукційно загартоване й шліфоване по робочих поверхнях, з допуском взаємозамінності до ±0,005 мм. Простими словами: кромки довше тримають геометрію, а інструмент із різних партій стикується без розбіжності висот. Для довгих столів використовують секційні набори (стандартні довжини 835 і 415 мм, секціонування 805/835), які збираються під потрібну довжину без втрати точності.
Нерівномірний кут по довжині деталі
Коли кут «гуляє» вздовж однієї деталі, перевіряють паралельність балок преса і рівномірність притиску. Але часта причина — різновисотність або локальний знос інструмента по довжині.
Покрокова перевірка виглядає так:
- паралельність верхньої та нижньої балок;
- рівномірність притиску заготовки по всій довжині;
- стан робочих кромок інструмента від краю до краю;
- рівномірність товщини самого листа.
Шліфований по всій довжині інструмент із стабільною висотою прибирає другу за частотою причину дефекту — після преса й заготовки.
Відбитки й риски на поверхні
Сліди від плечей матриці критичні на декоративних і фарбованих деталях — додаткова обробка піднімає собівартість. Тиск притиску тут не головне.
Допомагають матриці з більшим радіусом плечей або ротаційні/спеціальні рішення, що зменшують тертя, а також захисні плівки й полімерні вкладки на матрицю. Для серій із підвищеними вимогами до поверхні підбирають спеціальне оснащення під конкретне завдання.
Головне: підбір розкриву матриці V
Більшість проблем вище зав'язані на одному параметрі — розкриві V. Базовий орієнтир: V дорівнює приблизно 8 товщин листа для середніх товщин і близько 6 товщин для тонкого матеріалу. Від V одночасно залежать внутрішній радіус, потрібне зусилля гнуття й ризик тріщин. Тому підбір починають не з преса, а з пари «матеріал — товщина — радіус», після чого за гибочною таблицею визначають V, зусилля та інструмент. У EURAM для цього є окрема гибочна таблиця.
Матеріал інструмента під ваше навантаження
Ресурс оснащення прямо залежить від марки сталі й твердості. EURAM пропонує три базові варіанти:
| Матеріал | Твердість | Під що |
|---|---|---|
| C45 | 50–55 HRC | Стандартні роботи, середні навантаження |
| C55 | 53–60 HRC | Підвищена зносостійкість, інтенсивніша експлуатація |
| 42CrMo4 (UNI EN 10083-1) | 53–60 HRC | Великі навантаження, тверді й товсті матеріали, довгі серії |
Окремо враховують систему кріплення вашого преса — EURAM закриває профілі Promecam, а також системи Wila і Trumpf, тож інструмент стає сумісним із наявним обладнанням без переробок. Виробник із Парми працює на ринку понад 35 років і відвантажує ходові позиції за принципом JIT (протягом 24 годин), тож докупити секцію чи замінити зношений профіль зазвичай можна швидко, без зупинки виробництва на тижні.
У каталозі INMACH доступні: пуансони EURAM, матриці EURAM та інструмент для зиговки (hemming).
Висновок
Стабільний кут, відсутність тріщин і чиста поверхня — це насамперед питання правильно підібраного й якісного оснащення, а вже потім налаштувань преса. Точна геометрія, відповідна марка сталі та коректний розкрив V знімають більшість типових проблем гнуття ще до запуску серії.
Якщо потрібно підібрати пуансони й матриці під ваш матеріал, товщину й систему кріплення преса — фахівці INMACH допоможуть розрахувати оснащення за гибочною таблицею й зібрати робочий комплект. Звертайтеся за консультацією.
