Напрямні рейки

Напрямна рейка — це основа для рейкового зварювального або різального трактора. Вона жорстко фіксує траєкторію руху, тож машина веде шов однаково точно по всій довжині, навіть на складній геометрії. Правильно підібрана рейка із надійним кріпленням — умова стабільної роботи всієї системи автоматизації.

Типи напрямних рейок

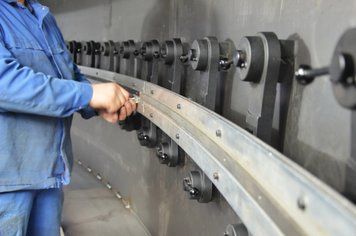

Тип рейки підбирають під форму з'єднання. Жорсткі рейки призначені для прямолінійних швів і роботи за межами краю виробу — безперервне зварювання від кромки до кромки. Гнучкі та напівгнучкі рейки згинаються до певного радіуса без залишкової деформації, тому підходять для криволінійних і нерівних поверхонь. Кільцеві рейки закривають кругові (обхватні) шви на трубах і циліндричних виробах у широкому діапазоні діаметрів. Окремо існують V-подібні рейки — спеціалізовані напрямні для різальних тракторів.

Кріплення рейок: магнітне та вакуумне

Рейку фіксують на виробі двома способами. Магнітне кріплення — швидке й зручне рішення для феромагнітних (чорних) сталей. Вакуумна система надійно тримає рейку як на чорному металі, так і на нержавіючій сталі, алюмінії та інших немагнітних матеріалах — там, де магніт не працює. Вибір кріплення залежить від матеріалу виробу.

Як обрати напрямну рейку

При виборі враховуйте:

• Модель трактора — рейка має бути сумісна з вашою машиною
• Геометрію шва — прямий, криволінійний чи круговий; для кола враховуйте діаметр і радіус
• Матеріал виробу — феромагнітний (магнітне кріплення) чи немагнітний (вакуумна система)
• Довжину ділянки — потрібну кількість і тип секцій рейки

Наші фахівці допоможуть підібрати рейку та кріплення під ваш трактор і умови — телефонуйте або залишайте запит на сайті.
