Зварювальні столи GPPH для складання та фіксації конструкцій

Зварювальний стіл перетворює складання виробу на повторювану операцію: деталі фіксуються по системі отворів за допомогою упорів, кутників і затискачів, тому геометрію не потрібно щоразу виставляти вручну.

У каталозі представлені столи GPPH різних розмірів і класів навантаження — від компактних робочих місць до систем для великогабаритних металоконструкцій. Є класичні, модульні та підіймальні виконання.

При виборі враховуйте габарити й масу деталей, діаметр системних отворів, товщину робочої плити та необхідний набір оснащення.

Допоможемо підібрати стіл і комплект оснащення під типові деталі вашого виробництва.

Серії столів

• EXPERT — товщина робочої плити 25 мм, навантаження до 1000 кг на опору.

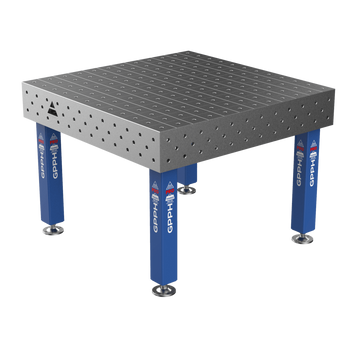

• PRO — 15 мм, до 700 кг на опору.
• PLUS — 12 мм, до 500 кг на опору.
• ECO — 8 мм, до 250 кг на опору.

Столи виготовляють зі сталі S355J2+N, робоча поверхня фрезерована: допуск площинності — ±0,3 мм для серій EXPERT, PRO і PLUS та ±0,5 мм для ECO.

Модульні столи SLIDE SYSTEM

Розсувна конструкція дозволяє збільшити робочу площу під конкретну деталь і повернутися до компактного формату після роботи. Навантаження зберігається до 1000 кг навіть у розкладеному положенні — рішення для конструкцій змінних розмірів.

Столи з нержавіючої сталі PRO INOX і PLUS INOX

Робоча плита з нержавіючої сталі 1.4301: 15 мм у PRO INOX і 12 мм у PLUS INOX. Застосовують там, де важливо уникнути перенесення часток вуглецевої сталі на деталь — робота з нержавійкою та алюмінієм, обладнання для харчової, фармацевтичної та хімічної галузей.

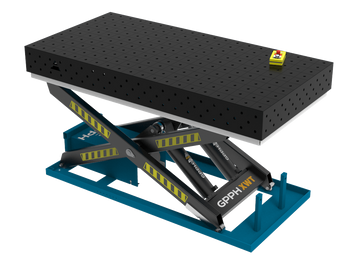

Підіймальні столи XWT

Електрогідравлічний підйом змінює висоту робочої поверхні під конкретну операцію та зріст зварника. Доступні у виконаннях PRO, PLUS і ECO, у чотирьох типорозмірах.

Системи отворів і видалення димів

Отвори Ø16 мм — для дрібніших деталей і точного оснащення, Ø28 мм — для важких конструкцій; сітка 100×100 або 50×50 мм, є діагональне виконання. Допуск розташування отворів ±0,05 мм, тому оснащення стає на місце без підгонки. Столи можна доповнити витяжними системами IQ Air Flow, які збирають зварювальні дими безпосередньо з робочої зони.

Як підібрати стіл

• Габарити й маса типових деталей — визначають розмір стола та серію.
• Діаметр системних отворів — Ø16 чи Ø28 мм; від нього залежить сумісність оснащення.
• Матеріал деталей — вуглецева сталь чи нержавійка та алюміній (виконання INOX).
• Потреба змінювати висоту — підіймальне виконання XWT.
• Набір оснащення — упори, кутники, затискачі й призми під ваші схеми складання.

Напишіть, які вироби складаєте та які габарити деталей — підберемо стіл і стартовий комплект оснащення.
