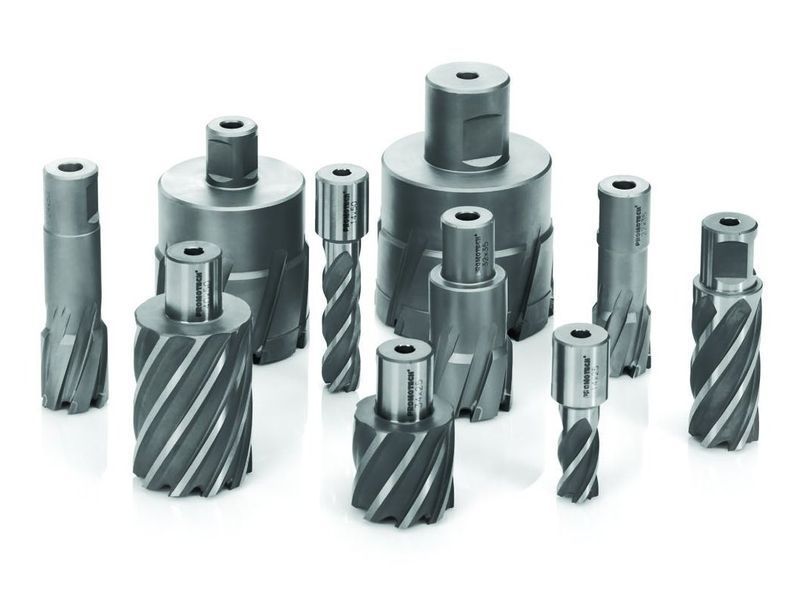

Кольцевая фреза TCT Promotech, глубина 75 мм – кольцевая фреза (корончатое сверло) для магнитных сверлильных станков с креплением Weldon 19,05 мм (3/4"). Сверлит сквозные отверстия Ø18–160 мм в металле толщиной до 75 мм за один проход. На выбор – 23 ходовых диаметров, в том числе под болты M16–M30 (отверстия с нормальным зазором).
Фреза с твердосплавными напайками и многоступенчатой геометрией резания: меньше трения, напайки меньше повреждаются, стружка дробится на узкие полосы. Работает на более высокой скорости резания, чем HSS: для стали до 500 Н/мм² Promotech рекомендует 40 м/мин против 25 м/мин у HSS.
- Режет только по периметру отверстия – требуется меньше мощности, чем спиральному сверлу
- Без предварительного сверления и ступенчатого рассверливания
- Отверстие без заусенцев, с чистотой как после развёртывания
- Сверлит криволинейные поверхности (трубы) и перекрывает уже существующие отверстия
- Хвостовик Weldon – жёсткий зажим, ровное отверстие
Рекомендуемые обороты шпинделя, об/мин
| Ø фрезы, мм | Сталь до 500 Н/мм² | Сталь до 750 Н/мм² | Сталь до 900 Н/мм² | Нержавеющая сталь | Алюминий | Чугун |
| Скорость резания, м/мин | 40 | 37 | 35 | 20 | 90 | 60 |
| 18 | 707 | 654 | 618 | 353 | 1591 | 1061 |
| 20 | 636 | 588 | 557 | 318 | 1432 | 954 |
| 22 | 578 | 535 | 506 | 289 | 1302 | 868 |
| 24 | 530 | 490 | 464 | 265 | 1193 | 795 |
| 30 | 424 | 392 | 371 | 212 | 954 | 636 |
| 36 | 353 | 327 | 309 | 176 | 795 | 530 |
| 40 | 318 | 294 | 278 | 159 | 716 | 477 |
| 50 | 254 | 235 | 222 | 127 | 572 | 381 |
| 60 | 212 | 196 | 185 | 106 | 477 | 318 |
| 80 | 159 | 147 | 139 | 79 | 358 | 238 |
| 100 | 127 | 117 | 111 | 63 | 286 | 190 |
| 120 | 106 | 98 | 92 | 53 | 238 | 159 |
| 150 | 84 | 78 | 74 | 42 | 190 | 127 |
Подача – 0,05–0,15 мм/об в зависимости от материала. Охлаждение – 5 % эмульсия, для чугуна – сжатый воздух. Данные Promotech.
Как работать фрезой
- Только с центрирующим штифтом и в патроне с пружиной выталкивания
- Накерните центр отверстия и наведите на керн острие штифта
- Перед сверлением включите подачу охлаждения – она существенно продлевает ресурс фрезы
- Держите ровную и уверенную подачу, не слишком медленную
- В конце резания вырезанный керн выталкивается с силой – следите, чтобы рядом никого не было
- После первого отверстия проверьте, что его диаметр соответствует маркировке на фрезе
Центрирующий штифт в комплект фрезы не входит и заказывается отдельно:
- Ø18–60 мм – PLT-000102 (Ø7,98 × 130 мм)
- Ø61–160 мм – PLT-000110 (Ø7,98 × 145 мм)
Все исполнения
| Артикул | Наименование |
| FRZ-001362 | Кольцевая фреза TCT Promotech Ø18 × 75 мм |
| FRZ-001364 | Кольцевая фреза TCT Promotech Ø20 × 75 мм |
| FRZ-001366 | Кольцевая фреза TCT Promotech Ø22 × 75 мм |
| FRZ-001368 | Кольцевая фреза TCT Promotech Ø24 × 75 мм |
| FRZ-001370 | Кольцевая фреза TCT Promotech Ø26 × 75 мм |
| FRZ-001372 | Кольцевая фреза TCT Promotech Ø28 × 75 мм |
| FRZ-001374 | Кольцевая фреза TCT Promotech Ø30 × 75 мм |
| FRZ-001376 | Кольцевая фреза TCT Promotech Ø32 × 75 мм |
| FRZ-001377 | Кольцевая фреза TCT Promotech Ø33 × 75 мм |
| FRZ-001380 | Кольцевая фреза TCT Promotech Ø36 × 75 мм |
| FRZ-001384 | Кольцевая фреза TCT Promotech Ø40 × 75 мм |
| FRZ-001389 | Кольцевая фреза TCT Promotech Ø45 × 75 мм |
| FRZ-001394 | Кольцевая фреза TCT Promotech Ø50 × 75 мм |
| FRZ-001414 | Кольцевая фреза TCT Promotech Ø70 × 75 мм |
| FRZ-001424 | Кольцевая фреза TCT Promotech Ø80 × 75 мм |
| FRZ-001434 | Кольцевая фреза TCT Promotech Ø90 × 75 мм |
| FRZ-001444 | Кольцевая фреза TCT Promotech Ø100 × 75 мм |
| FRZ-001454 | Кольцевая фреза TCT Promotech Ø110 × 75 мм |
| FRZ-001456 | Кольцевая фреза TCT Promotech Ø120 × 75 мм |
| FRZ-001458 | Кольцевая фреза TCT Promotech Ø130 × 75 мм |
| FRZ-001460 | Кольцевая фреза TCT Promotech Ø140 × 75 мм |
| FRZ-001462 | Кольцевая фреза TCT Promotech Ø150 × 75 мм |
| FRZ-001464 | Кольцевая фреза TCT Promotech Ø160 × 75 мм |
